1. Mencatat total konsumsi air yang mengalir melalui pipa air keran. Ini tidak dapat digunakan untuk mengukur limbah atau cairan korosif.
2. Meteran air ini mengadopsi struktur yang dapat dilepas: meteran air tidak perlu dikeluarkan dari pipa, dan mesin jamnya dapat ditarik keluar untuk diperbaiki atau diganti.
3. Mekanisme pengukuran memiliki universalitas yang baik sehingga mengurangi kebutuhan suku cadang. Ia juga memiliki kehilangan tekanan yang rendah dan masa pakai yang lama.
4. Dapat dicadangkan untuk penunjuk sinyal magnetik atau non-magnetik. Berbagai perangkat transmisi jarak jauh dapat dikonfigurasi sesuai dengan kebutuhan yang berbeda untuk mewujudkan fungsi pembacaan meter jarak jauh.
Rumah / Produk / Meteran Air Sayap Spiral Horisontal WPH / DN400-600 Meteran Air Horisontal yang Dapat Dilepas
DN400-600 Meteran Air Horisontal yang Dapat Dilepas
- Parameter Teknis
- Tentang Kami
- Hubungi Kami
Dimensi dan berat eksternal
| Model | Kaliber | Panjang | Tinggi | Tinggi | Metode koneksi | Berat | ||
| mm | Diameter luar flensa | Diameter lingkaran tengah lubang baut | Jumlah baut penghubung | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245(P) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255(P) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265(P) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275(P) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290(P) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335(P) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365(P) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485(P) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505(P) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620(P) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730(P) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Catatan:
1) Sambungan flensa harus sesuai dengan spesifikasi dimensi flensa besi cor integral GB/T172416-2008/XG-2011 PN10, dan spesifikasi khusus harus diusulkan saat memesan.
2) Dimensi ketinggian G diperlukan untuk membongkar mesin jam. Dimensi dan berat eksternal hanya untuk referensi, dan produk sebenarnya yang akan berlaku.

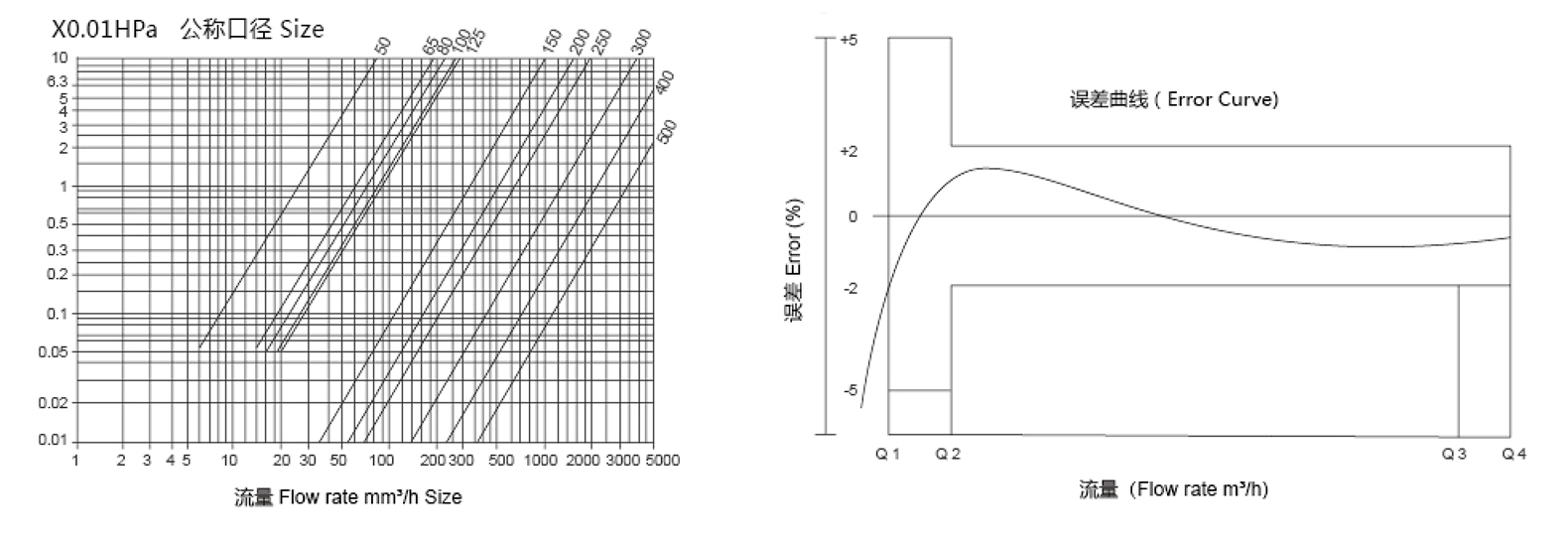

Kurva kehilangan tekanan / Kurva kesalahan kinerja
Indikator teknis
1. Parameter aliran
| Kaliber | T 3 /T 1 | Laju aliran kelebihan beban | Lalu lintas umum | Aliran batas | Laju aliran minimum | Minimalimalimal membaca | Membaca maksimal |
| m³/jam | L/jam | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Kesalahan maksimum yang diperbolehkan:
a) Kesalahan maksimum yang diperbolehkan pada zona rendah (QisQ
2. Parameter
| Konten proyek | parameter |
| Peringkat suhu | T30/90 |
| Peringkat tekanan | PETA16 |
| Tingkat sensitivitas bidang aliran | U0/D0 |
| Tingkat kehilangan tekanan | △pl6 |
| Kelas akurasi | tingkat 2 |
Catatan: The temperature level of LXLC (Y)/R-50~200 is T30/90.

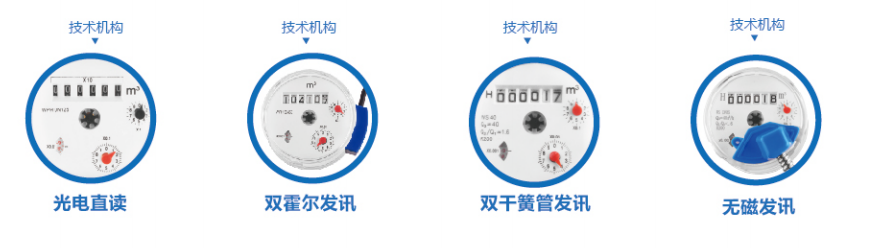

Skema transmisi jarak jauh
Tentang Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. adalah China DN400-600 Meteran Air Horisontal yang Dapat Dilepas Produsen dan Grosir DN400-600 Meteran Air Horisontal yang Dapat Dilepas Pemasok yang mengkhususkan diri dalam memproduksi meteran air berdiameter besar dan gerakan meteran air, termasuk desain dan pengembangan produk, pembuatan cetakan, pemrosesan cetakan injeksi, serta perakitan dan verifikasi. Rantai industri lengkap dan kami memiliki kerja sama jangka panjang dengan banyak perusahaan dalam negeri. Tujuan perusahaan: kualitas pertama, reputasi utama. Dengan hangat menyambut rekan-rekan industri untuk berkunjung dan memberikan bimbingan.
-
Standar Industri
-
9+ Tahun Pengalaman Industri
-
Diekspor ke Banyak Negara
-
Layanan Pelanggan 7*24 Jam
Rekomendasi Populer
Berita Terbaru
Kesimpulan Langsung Meteran Air Sayap Spiral Horisontal WPH Itu Meteran Air Sayap Spiral Horisontal WPH memberikan pengukuran aliran yang sangat akur...
Meteran Air Sayap Spiral Horisontal WPH Generasi Berikutnya Merevolusi Pemantauan Aliran Air yang Akurat
30-Apr-2026
Meteran Air Irigasi WI: Fungsi Inti dan Nilai Langsung Meteran air irigasi WI adalah perangkat presisi yang dirancang untuk mengukur aliran air dalam sistem irigasi...
Panduan Meter Air Irigasi WI: Prinsip Kerja, Jenis, dan Aplikasi Smart Farming
23-Apr-2026 Apa itu Meteran Air Sayap Spiral Horisontal WPH? Itu Meteran Air Sayap Spiral Horisontal WPH adalah perangkat presisi tinggi yang digunakan untuk mengukur al...
Meteran Air Sayap Spiral Horisontal WPH: Presisi, Daya Tahan, dan Efisiensi
16-Apr-2026 Apa Itu Meter Air Vertikal Khusus? Meter air vertikal khusus adalah perangkat khusus yang digunakan untuk mengukur aliran air dalam pipa vertikal. Meteran ini disesuaik...
Menyesuaikan Meteran Air Vertikal Khusus untuk Meningkatkan Akurasi dan Efisiensi
09-Apr-2026 Pengantar Meter Air Vertikal Meteran air vertikal adalah instrumen khusus yang digunakan untuk mengukur konsumsi air baik di lingkungan perumahan maupun industri. Meter...
Mengoptimalkan Pengukuran Air: Peran Meter Air Vertikal dalam Instalasi Modern
02-Apr-2026Pengetahuan Industri
DN400-600 Mekanisme Pengukuran Meter Air Horisontal Yang Dapat Dilepas Universalitas
Filosofi desain untuk DN400-600 Meteran Air Horisontal yang Dapat Dilepas berfokus pada modularitas dan standardisasi, memungkinkan mekanisme pengukuran berfungsi secara konsisten di berbagai ukuran dan kondisi operasional. Ningbo Water Cube Instrument Technology Co., Ltd. telah merekayasa saluran aliran internal, sistem rotor, dan rakitan kopling magnetik dengan toleransi dimensi yang tepat untuk mencapai kinerja yang seragam. Pendekatan modular memungkinkan mekanisme pengukuran diekstraksi, diperbaiki, atau diganti tanpa mengubah konfigurasi pipa, sehingga mengurangi waktu pemeliharaan dan gangguan operasional. Selain itu, desain universal ini memastikan bahwa jenis mekanisme yang sama dapat diterapkan pada meteran berbeda dalam rentang DN400 hingga DN600, menyederhanakan manajemen inventaris dan mengurangi jumlah suku cadang khusus yang diperlukan. Komponen rotor dan register diselaraskan dengan cermat untuk menjaga konsistensi kalibrasi, memastikan pengukuran aliran air akurat dalam berbagai tekanan dan kondisi aliran. Dengan menekankan standardisasi pada tahap desain, Ningbo Water Cube Instrument Technology Co., Ltd. memastikan bahwa meter DN400-600 memberikan pembacaan yang andal sekaligus memfasilitasi efisiensi pemeliharaan dan pemasangan di berbagai lokasi dan sistem air.
Meteran Air Horisontal Yang Dapat Dilepas DN400-600 menggunakan mekanisme pengukuran universal yang mendukung komponen yang dapat dipertukarkan, memungkinkan manajemen inventaris yang efisien dan mengurangi biaya operasional. Ningbo Water Cube Instrument Technology Co., Ltd. telah merancang modul rotor pengukur, kopling magnetik, dan register sehingga dapat digunakan pada beberapa model meteran. Pendekatan desain ini memungkinkan perusahaan air minum untuk mempertahankan persediaan suku cadang yang lebih kecil sambil memastikan ketersediaan segera ketika pemeliharaan diperlukan. Jika rotor atau kopling magnet perlu diganti, komponen standar akan terpasang dengan sempurna tanpa memerlukan penyesuaian, meminimalkan waktu henti, dan menyederhanakan alur kerja teknisi. Efisiensi suku cadang yang dicapai oleh universalitas ini juga mengurangi kebutuhan penyimpanan jangka panjang atas beberapa suku cadang unik dan meminimalkan kompleksitas logistik untuk sistem air kota. Selain itu, desain standar meningkatkan prediktabilitas dalam jadwal pemeliharaan, memungkinkan strategi penggantian komponen secara preemptif, memperpanjang masa pakai, dan memastikan pengoperasian tanpa gangguan. Komponen DN400-600 meter yang dapat diganti juga mengurangi kebutuhan pelatihan bagi personel pemeliharaan, karena prosedur servis yang sama berlaku di beberapa unit, sehingga meningkatkan konsistensi dan mengurangi potensi kesalahan operasional. Pendekatan terhadap standardisasi komponen ini merupakan fitur penting dari strategi teknik Ningbo Water Cube Instrument Technology Co., Ltd.
Mekanisme pengukuran universal Meteran Air Horisontal Dapat Dilepas DN400-600 dirancang untuk beroperasi secara akurat dalam beragam kondisi pipa dan operasional. Ningbo Water Cube Instrument Technology Co., Ltd. memastikan bahwa meteran bekerja dengan andal di bawah tekanan variabel, laju aliran, dan konfigurasi saluran pipa. Komponen pengukuran internal, termasuk rotor, impeler, dan kopling magnetik, dioptimalkan untuk resistansi minimal, mengurangi kehilangan tekanan sekaligus menjaga akurasi pengukuran. Kompatibilitas ini memungkinkan model meteran yang sama dipasang di saluran air kota, sistem distribusi industri, dan jaringan pipa komersial tanpa memerlukan modifikasi tambahan. Desain universal menyederhanakan perencanaan dan penerapan, karena perusahaan air minum dapat melakukan standarisasi pada jenis satu meter untuk berbagai aplikasi. Hal ini juga memastikan kalibrasi yang konsisten di seluruh instalasi, sehingga mengurangi kebutuhan penyesuaian spesifik lapangan. Dengan mengintegrasikan mekanisme pengukuran modular dan mudah beradaptasi, Ningbo Water Cube Instrument Technology Co., Ltd. memungkinkan meter DN400-600 mempertahankan kinerja tinggi terlepas dari variasi lingkungan, kompleksitas operasional, atau diameter pipa, sehingga meningkatkan keandalan dan pengelolaan jaringan distribusi air.
Meteran Air Horisontal Dapat Dilepas DN400-600 memberikan efisiensi perawatan yang unggul karena mekanisme pengukuran universal dan desain yang dapat dilepas. Ningbo Water Cube Instrument Technology Co., Ltd. telah mengembangkan meteran sehingga mekanisme pengukuran dapat diekstraksi untuk inspeksi, kalibrasi, atau penggantian tanpa memutuskan sambungan pipa. Pendekatan modular ini mengurangi waktu henti (downtime) dan memungkinkan perusahaan air minum untuk melakukan pemeliharaan preventif atau korektif dengan gangguan minimal terhadap layanan air. Komponen terstandarisasi semakin menyederhanakan prosedur pemeliharaan, karena suku cadang dan peralatan yang sama digunakan pada meteran yang berbeda, sehingga meningkatkan efisiensi dan mengurangi potensi kesalahan selama servis. Mekanisme yang dapat dilepas memungkinkan teknisi mendiagnosis dan mengatasi masalah dengan cepat, sementara universalitas suku cadang mengurangi kebutuhan akan pelatihan khusus. Desain meteran juga mendukung praktik pemeliharaan prediktif, sehingga perusahaan utilitas dapat menjadwalkan perbaikan berdasarkan pola keausan yang diharapkan, bukan kegagalan reaktif, sehingga memperpanjang masa pakai peralatan. Melalui fitur desain ini, Ningbo Water Cube Instrument Technology Co., Ltd. memberikan solusi yang mengurangi biaya operasional dan memastikan pengukuran yang berkelanjutan dan akurat dalam jaringan air skala besar.
Keandalan operasional pada Meter Air Horizontal Removable DN400-600 dicapai melalui komponen standar dan prinsip desain universal. Ningbo Water Cube Instrument Technology Co., Ltd. memastikan bahwa setiap mekanisme pengukuran mempertahankan kalibrasi dan kinerja yang konsisten di berbagai instalasi. Standardisasi mengurangi perbedaan dalam pembacaan pengukuran, memastikan pemantauan dan penagihan konsumsi air yang akurat dalam aplikasi kota dan industri. Mekanisme universal meminimalkan kemungkinan kegagalan operasional, karena suku cadang pengganti tersedia dan kompatibel dengan beberapa meter. Rekayasa presisi pada rotor, impeler, dan kopling magnetik memastikan keausan minimal, sehingga mengurangi risiko penurunan kinerja seiring berjalannya waktu. Selain itu, desain standar memungkinkan kontrol kualitas yang lebih mudah selama produksi dan proses verifikasi rutin, memastikan bahwa setiap meteran memenuhi standar kinerja yang ketat. Dengan menggabungkan universalitas dan konstruksi yang kokoh, Ningbo Water Cube Instrument Technology Co., Ltd. meningkatkan keandalan sistem pasokan air dan mengurangi risiko operasional.
Universalitas mekanisme pengukuran Meter Air Horisontal yang Dapat Dilepas DN400-600 memberikan keuntungan jangka panjang yang signifikan bagi perusahaan air minum. Ningbo Water Cube Instrument Technology Co., Ltd. telah merancang meteran ini untuk mengurangi biaya inventaris, menyederhanakan pemeliharaan, dan memastikan kinerja operasional yang konsisten. Komponen standar dan desain modular memungkinkan perusahaan utilitas untuk menskalakan infrastruktur secara efisien, menerapkan mekanisme yang sama di beberapa instalasi tanpa desain ulang atau persyaratan pelatihan tambahan. Perawatan menjadi lebih dapat diprediksi dan hemat biaya, sementara masa pakai komponen berkualitas tinggi yang lama mengurangi frekuensi penggantian. Mekanisme pengukuran universal juga meningkatkan keandalan sistem, memastikan pemantauan yang akurat dan memungkinkan pengelolaan sumber daya yang lebih efektif. Dengan mengintegrasikan universalitas ke dalam desain inti, Ningbo Water Cube Instrument Technology Co., Ltd. memberikan solusi yang mendukung strategi pengelolaan air yang efisien dan berkelanjutan sekaligus meminimalkan belanja operasional dan modal jangka panjang untuk utilitas air.
-
